ISO-Schellen

Wiederverwendbare Leitungshalter für Ausbildungs- und Übungsaufbauten

In Ausbildungsbetrieben und Schulungsstätten werden elektrische Übungsaufbauten regelmäßig montiert, verändert und wieder demontiert. Dabei können die Deckel herkömmlicher ISO-Schellen beschädigt werden.

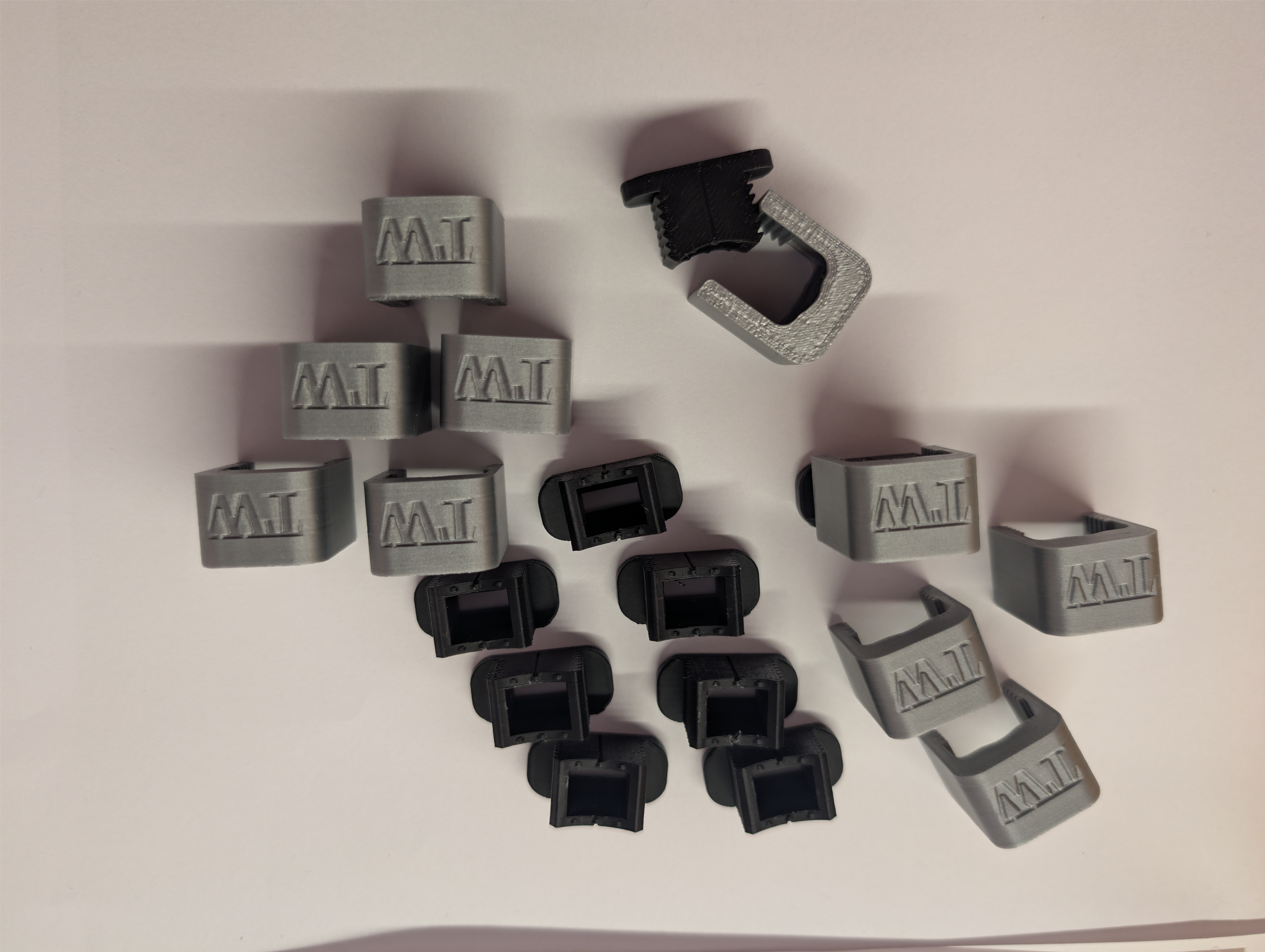

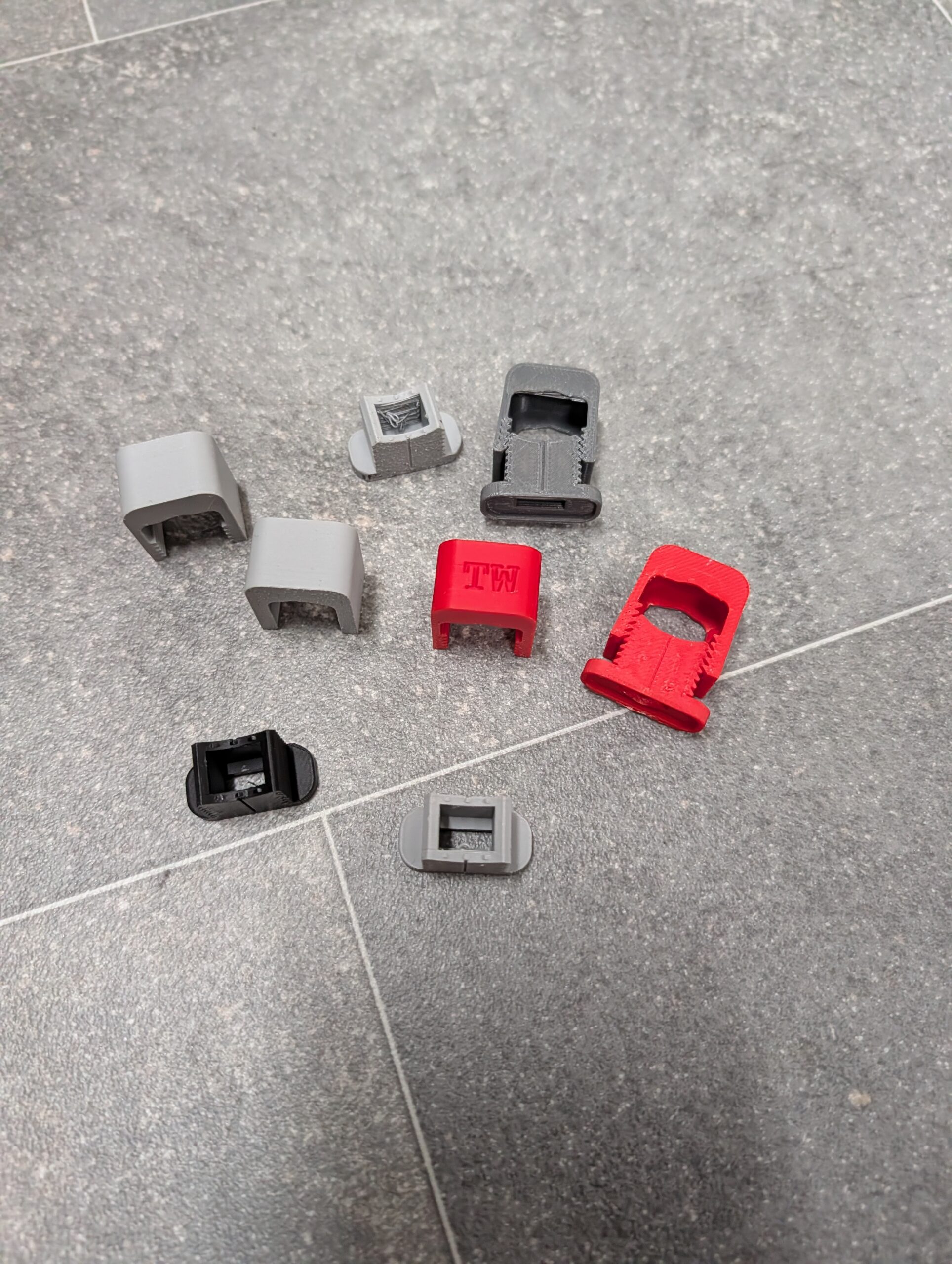

Meine ISO-Schellen erleichtern das Entnehmen der Mantelleitung: Der Deckel ist an einer Seite offen und lässt sich vom Unterteil abschieben. So kann der Aufbau anschließend verändert oder demontiert werden.

Eigenschaften

✓ Aufschiebbarer Deckel für einfache Montage und Demontage
✓ Wiederverwendbar, solange die Bauteile unbeschädigt sind
✓ Auf Wunsch mit zwei Buchstaben personalisierbar
✓ Individuelle Kennzeichnung zur Zuordnung zu Auszubildenden oder Betrieben

Geeignete Leitungen

Für vollständig ummantelte Mantelleitungen bis 7 × 1,5 mm² oder Leitungen mit vergleichbarem Außendurchmesser.

Entscheidend ist die tatsächliche Passung: Der Deckel muss sich ohne starke Kraft schließen lassen. Die Leitung darf nicht gequetscht oder am Mantel beschädigt werden.

Verwendung und Einsatzgrenzen

Die ISO-Schelle dient ausschließlich dem provisorischen Halt in Ausbildungs-, Schulungs- und Übungsaufbauten. Sie lässt sich bewusst leicht öffnen. Nicht kräftig an der Leitung ziehen.

Sie ist keine Zugentlastung und nicht für dauerhafte Elektroinstallationen vorgesehen.

Sicherheit

In einem fachgerecht aufgebauten, berührungssicheren Ausbildungs- oder Übungsaufbau darf die vollständig ummantelte, unbeschädigte Leitung während des Betriebs bis 400 V AC führen.

Montage, Demontage und Änderungen am Aufbau ausschließlich spannungsfrei durchführen. Die ISO-Schelle bietet keinen elektrischen Berührungsschutz und ist kein isolierendes Schutzmittel für Arbeiten an offenen spannungsführenden Teilen. Die erforderlichen Schutzmaßnahmen und die fachkundige Aufsicht bleiben bestehen.

Nur für trockene Innenräume bei üblicher Raumtemperatur. Vor direkter Sonneneinstrahlung und Wärmequellen schützen.

Vor jeder Verwendung auf Risse, Verformungen und sicheren Sitz prüfen. Beschädigte Teile nicht weiterverwenden.

Material

PLA oder PETG entsprechend der Kennzeichnung auf der Verpackung.

Individuelle Ausführung

Sie haben besondere Anforderungen oder benötigen weitere Produkte für Ihre Ausbildungsaufbauten? Gern entwickle ich mit Ihnen eine passende Lösung.

Bedienungsanleitung

Bitte beachten Sie die aktuelle Bedienungsanleitung auf der Seite „Anleitungen & Downloads“.
