Beim Verdrahten von Schaltschränken und Verteilern werden Einzeladern mit unterschiedlichen Querschnitten und Längen benötigt. Der Kabelhalter hält die Ader während der Vorbereitung in Position, sodass Sie diese nicht ständig mit der Hand festhalten müssen.
Eine federgeführte Rolle fixiert die eingelegte Einzelader.
Funktionen und Varianten
✓ Aufnahme für Einzeladern mit bis zu 4 mm²

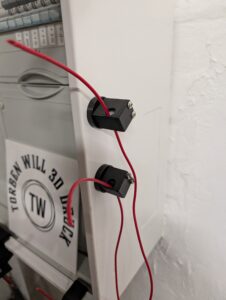

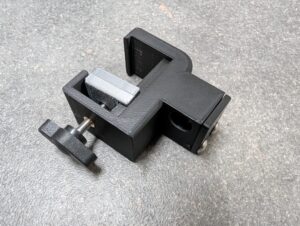

✓ Befestigung an der unteren Kante des Verteilerrahmens
✓ Rahmenausführung mit einer oder drei Aderaufnahmen
✓ Magnetische Ausführung zur Befestigung auf geeigneten ferromagnetischen Flächen
Bei der Dreifachausführung können bis zu drei Einzeladern mit jeweils bis zu 4 mm² aufgenommen werden.
Die Aderaufnahme ist außerdem Bestandteil des FlexHolder und FixHolder. Der FlexHolder Duo kombiniert eine Aufnahme bis 4 mm² mit einer Aufnahme bis 16 mm².
Belastung und Magnetbefestigung
Für die Verteilerrahmen-Ausführung beträgt die maximale Gesamtbelastung 3 kg. Der Belastungsversuch mit bis zu 6 kg ist ein Testwert und keine Freigabe für eine höhere Nutzlast.
Die angegebene direkte Haftkraft des eingesetzten Magneten beträgt 50 kg. Diese Angabe beschreibt die Haftkraft des Magneten unter geeigneten Bedingungen bei senkrechtem Abziehen von der Kontaktfläche. Sie ist keine Traglastangabe für den gesamten Kabelhalter. Seitliche Belastung, Hebelwirkung, Beschichtungen, Luftspalte und dünnes Blech können den Halt deutlich vermindern.
Der Magnet ist mit einer Schraube am Halter befestigt. Diese Schraube nicht lösen. Bei lockerer Befestigung das Produkt nicht weiterverwenden und den Hersteller kontaktieren.
Sicherheit und Verwendung
Ausschließlich an spannungsfreien elektrischen Anlagen verwenden. Vor der Verwendung freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Vor dem Wiedereinschalten Halter und Befestigung vollständig aus dem Verteiler entfernen.
Einzeladern vorsichtig einsetzen. Die Isolierung darf nicht gequetscht oder beschädigt werden. Kräftigen Zug und Stoßbelastungen vermeiden.
Nur für die vorübergehende Verwendung in trockenen Innenräumen bei üblicher Raumtemperatur. Nicht zur dauerhaften Leitungsbefestigung vorgesehen. Vor direkter Sonneneinstrahlung und Wärmequellen schützen.
Vor jeder Verwendung auf Beschädigungen, Verformungen und sicheren Sitz prüfen. Bei der Magnetvariante zusätzlich den sicheren Halt auf der vorgesehenen Fläche kontrollieren. Beschädigte Teile nicht weiterverwenden.
Material
PLA oder PETG entsprechend der Kennzeichnung auf der Verpackung. Die Rolle der Aderaufnahme besteht aus TPU.
Bedienungsanleitung
Bitte beachten Sie die aktuelle Bedienungsanleitung auf der Seite „Anleitungen & Downloads“.
Hersteller und Kontakt
Torben Will 3D Druck
Inhaber: Torben Will
Föhrenweg 11, 22335 Hamburg, Deutschland
E-Mail: ichwill3drucken@made-in-hamburg.eu
