Halterungssystem für unterschiedliche Leiterquerschnitte

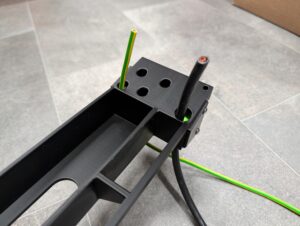

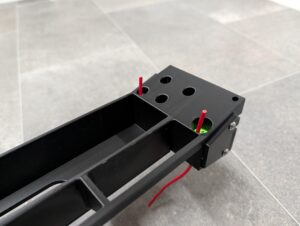

Der FlexHolder Duo bringt Werkzeuge, Kleinmaterial und Einzeladern direkt an Ihren Arbeitsplatz. Er kombiniert zwei unterschiedliche Aderaufnahmen: eine für Einzeladern bis 4 mm² und eine für Einzeladern bis 16 mm².
Verschiedene Befestigungsadapter ermöglichen die Montage an Hutschienen, am Verteilerrahmen oder an der Wand.
Funktionen
✓ Halterung für Schraubendreher
✓ Halterung für Zangen
✓ Wechselbox-System für Kleinmaterial
✓ Eine Aufnahme für Einzeladern mit bis zu 4 mm²
✓ Eine Aufnahme für Einzeladern mit bis zu 16 mm²

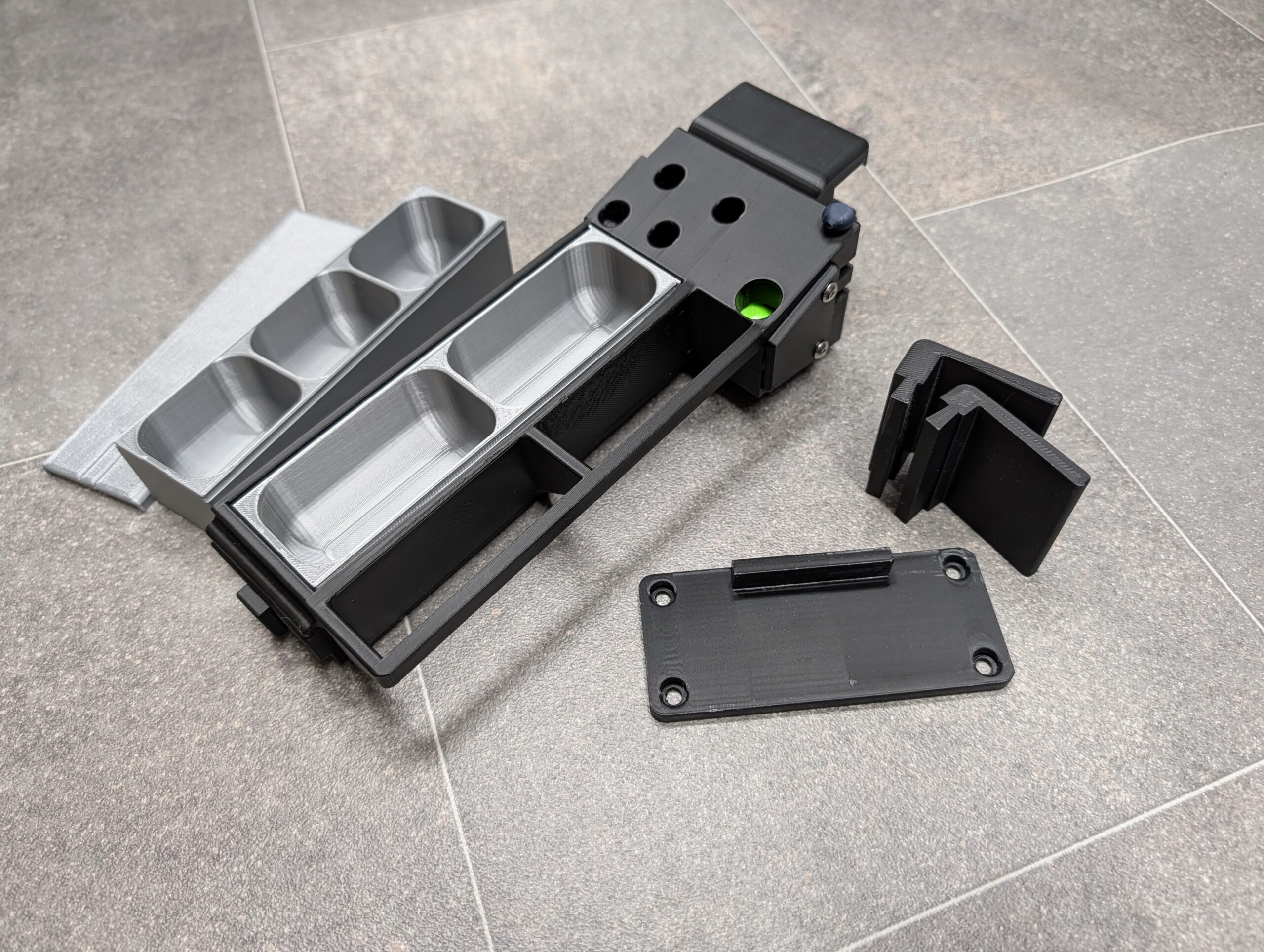

Inklusive zwei Wechselboxen
Wahlweise mit einem, zwei oder drei Fächern. Bitte wählen Sie die gewünschte Ausführung aus.
Flexible Montage
✓ Adapter für Hutschienen mit 7,5 mm Profilhöhe
✓ Adapter für Hutschienen mit 15 mm Profilhöhe
✓ Adapter für die seitliche oder untere Kante des Verteilerrahmens
✓ Adapter für die Wandmontage
Optionales Zubehör
✓ Halterung für Notizen
Belastungsgrenzen
Die maximale Gesamtbelastung beträgt 3 kg, einschließlich Boxen, Werkzeugen, Kleinmaterial und Zubehör.
- Kleinmaterial: insgesamt höchstens 500 g, verteilt auf alle Fächer.
- Schraubendreher: je nach Ausführung bis zu fünf Stück, insgesamt höchstens 1,5 kg.
- Zangen: insgesamt höchstens 1 kg.
Alle Teilgrenzen gelten innerhalb der Gesamtbelastung von 3 kg.
Sicherheit und Verwendung
Ausschließlich an spannungsfreien elektrischen Anlagen verwenden. Vor der Verwendung freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Vor dem Wiedereinschalten Halter, Adapter, Werkzeuge und Zubehör vollständig aus dem Verteiler entfernen – auch bei Montage am Verteilerrahmen.
Für jede Einzelader die zum Querschnitt passende Aufnahme verwenden. Die Adern dürfen nicht gequetscht oder an ihrer Isolierung beschädigt werden.
Nur für die vorübergehende Verwendung in trockenen Innenräumen bei üblicher Raumtemperatur. Vor direkter Sonneneinstrahlung und Wärmequellen schützen. Stoßbelastungen und kräftigen Zug vermeiden.
Vor jeder Verwendung auf Risse, Verformungen und sicheren Sitz prüfen. Beschädigte Teile nicht weiterverwenden.
Material
PLA oder PETG entsprechend der Kennzeichnung auf der Verpackung. Die Rolle der Aderaufnahme besteht aus TPU.
Bedienungsanleitung
Bitte beachten Sie die aktuelle Bedienungsanleitung auf der Seite „Anleitungen & Downloads“.
Hersteller und Kontakt
Torben Will 3D Druck
Inhaber: Torben Will
Föhrenweg 11, 22335 Hamburg, Deutschland
E-Mail: ichwill3drucken@made-in-hamburg.eu
